HPC皮帶秤
添加日期:2020-06-15 10:52:49 點擊: 作者:濰坊市和成工程機械制造有限公司
工作原理

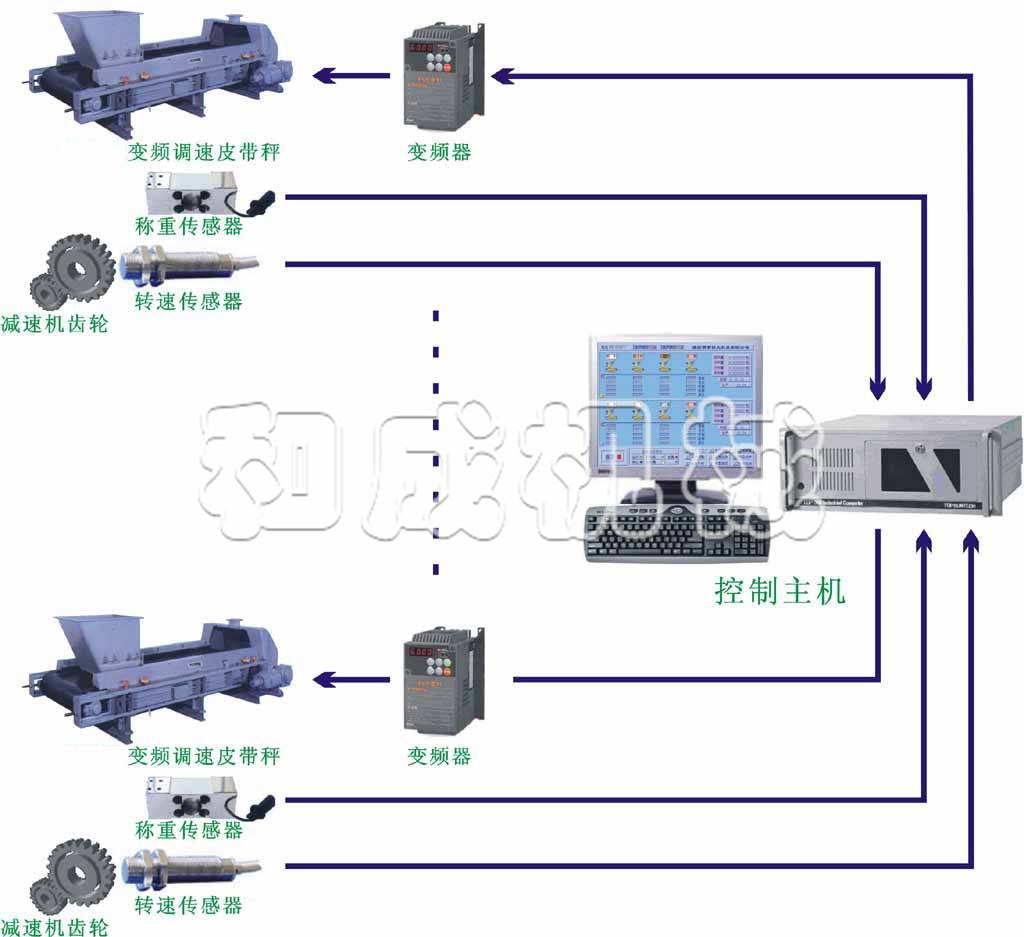

電子皮帶秤稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。在皮帶秤上有一個稱重傳感器裝在稱重橋架上,工作時,將檢測到皮帶上的物料重量送入稱重儀表,同時由測速傳感器皮帶輸送機的速度信號也送入稱重儀表,儀表將速度信號與稱重信號進行積分處理,得到瞬時流量及累計量。速度傳感器直接連在大直徑測速滾筒上, 提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別體顯示出來。

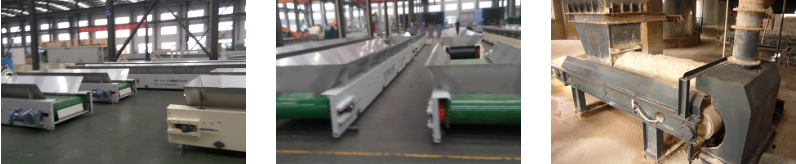

應用現場
